符合GB4208、IEC60529防塵IP1X、IP2X、 IP3X、IP4X要求。
名稱 | 功能 | 型號 |
觸及試具A （防塵IP1X） | 防護50mm直徑和更大的固體外物 | SC-F1A-F |
觸及試具B （防塵IP2X） | 防護12.5mm直徑和更大的固體外物 | SC-F2B-F |
觸及試具C （防塵IP3X） | 防護2.5mm直徑和更大的固體外物 | SC-F3C-F |
觸及試具D （防塵IP4X） | 防護1.0mm直徑和更大的固體外物 | SC-F4D-F |
產品概述

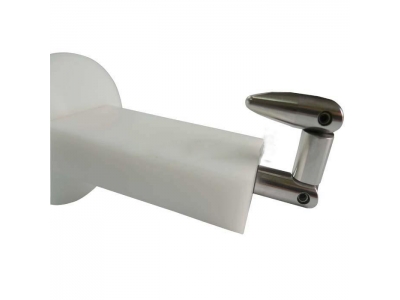

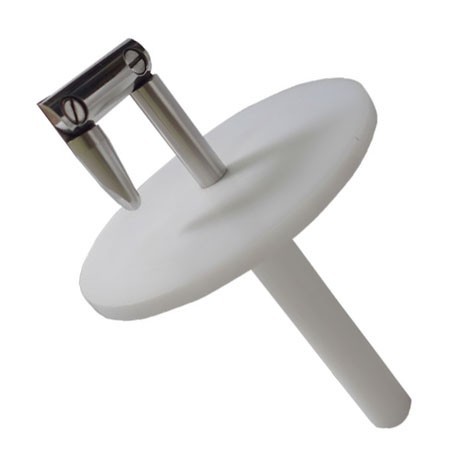

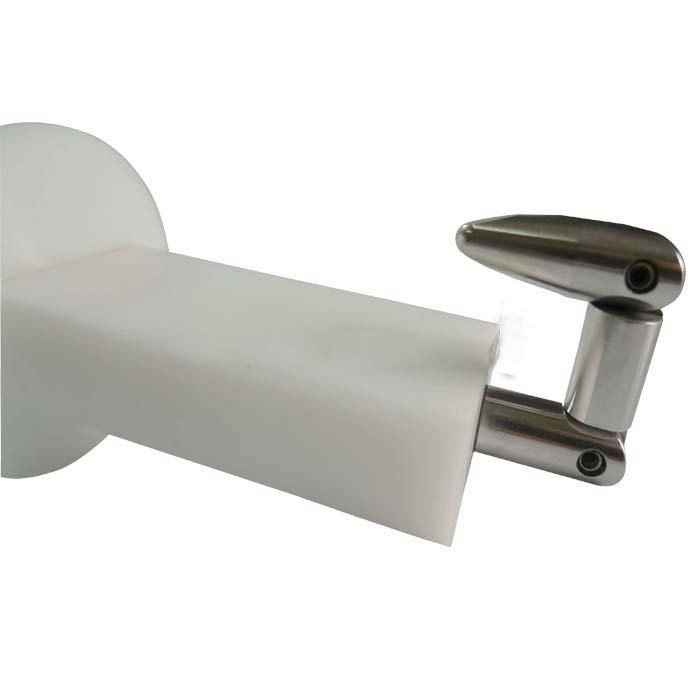

符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲?？啥ㄖ疲菏直┒伺淇刹灏蜗憬恫孱^及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
主要規格及對應技術參數：
參數/型號 | SC-F2B | SC-F2B-A | SC-F2B-B | SC-F2B-F |
名稱 | 標準試驗指 | 圓擋板試驗指 | 大擋板試驗指 | 帶推力標準試驗指 |
1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
7 | 37o 0 -10’ | 37o 0 -10’ | 37o 0 -10’ | 37o 0 -10’ |
8 | 14 o 0 -10’ | 14 o 0 -10’ | 14 o 0 -10’ | 14 o 0 -10’ |
9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
10 | Ф50 | Ф50 | ---- | Ф50 |
11 | 20±0.2 | ---- | ---- | 20±0.2 |
12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
14 | ---- | ---- | ---- | 10-30N推力 |
15 | IEC61032.1/ GB16842.1 | IEC60335-1/ GB4706.1 | IEC60335-2-14/ GB4706.30 | IEC60529/ GB4208 |
