產品名稱

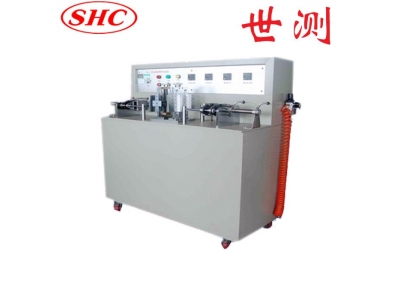

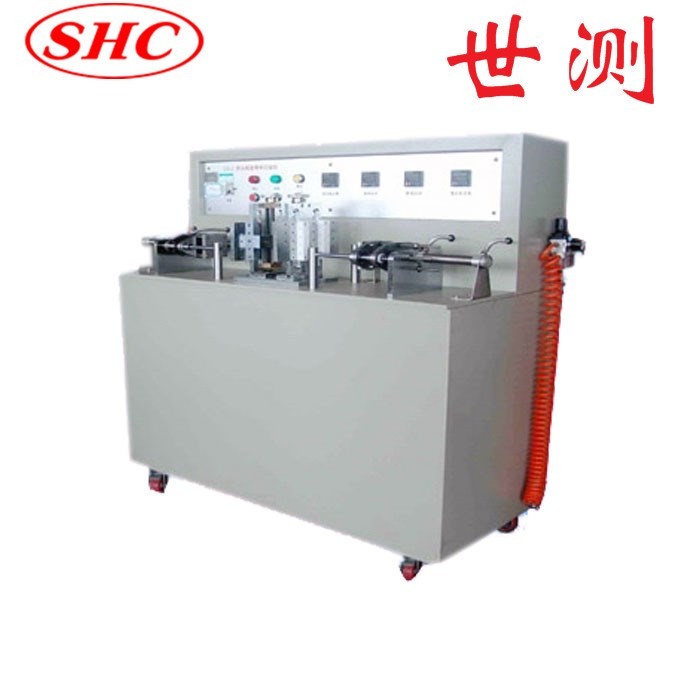

線性開關機械壽命試驗機儀SC-KGJ02 伺服型
產品概述
本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。
該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關等。配上負載(電阻性、電感性、電容性)可做加載試驗,并設有相應的控制系統,通過示波器接口,可清楚地看到對應的開關負載時序及波形。
設備采用鋁合金機架,不銹鋼封板,由伺服電機+滾珠絲桿驅動,7寸彩色觸摸屏顯示及設置測試參數,PLC 控制??深A置試驗次數、試驗速率、行程和旋轉角度(zui多可設 10 個角度)。帶有電流顯示功能,能顯示樣品的電流。三套線性開關夾具,方便操作,簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數,到設定次數時可報警; 當有報警發生時,即自動停止試驗。
技術參數
輸入電壓/頻率:AC220V±10% / 50Hz
整機設 3 個工位,;三個為線性動作試驗,可同時做三個同類開關試驗。
動作zui快速率:開關一個周期/1s
線性動作zui大行程: 150mm(可調);
可進行慢速試驗(旋轉動作 9°/S,線性動作 5mm/S),加快速度(旋轉動作 90°/S,線性動作 80mm/S)等試驗。根據開關額定電流的大小,每分鐘操作的頻率(30 次/min、15 次/min、7.5 次/min)均能設置。
采用伺服電機驅動,PCL 控制,觸摸屏操作,控制精度高,動作距離、旋轉角度、試驗次數等均能方便地進行設置。
配負載接口,連接負載可做加載試驗。
其它可訂制。
主要技術參數及使用環境
序號 | 項目 | 參數 | 備注 |
1 | 電源 | AC220V±10%/50Hz | |
2 | 工位 | 3工位,三個線性工位,三個旋轉工位 | |
3 | 操作界面 | 7英寸彩色LCD觸摸屏 | |
4 | 驅動方式 | 伺服電機+滾珠絲桿 | |
5 | 控制系統 | PLC控制 | |
6 | 試驗次數 | 0~999999次,可預置 | |
7 | 導通時間 | 0~99.9s,可預置 | |
8 | 關閉時間 | 0~99.9s,可預置 | |
9 | 試驗行程 | 線性:-40~110mm,可預置 旋轉: 0~360°,可預置 | |
10 | 試驗速率 | 線性:0~100mm/s,可預置 旋轉: 0~90°/s,可預置 | |
11 | 大氣壓力 | 80~106kpa | |
12 | 環境溫度 | 5~40°C | |
13 | 相對濕度 | (20~90)%RH | |
14 | 使用場所 | 無劇烈搖動、振動,無電磁干擾、無塵埃、無爆炸性及腐蝕性氣體、散熱良好 | |
15 | 外形尺寸及重量 | L*W*H=880*730*520mm,120kg | |
