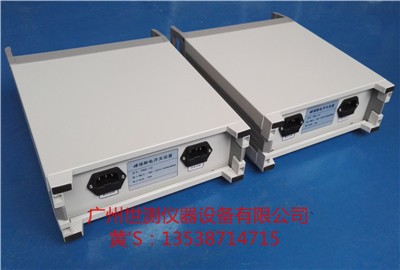

PSD-02峰值斷電裝置使用說明

PSD-02峰值斷電裝置使用說明

1、PSD-02峰值斷電裝置使用前的準備

（1）檢查設備外觀是否完好，電源線連接是否牢固，各按鍵、選擇開關操作正常；

（2）示波器及測試探頭連接是否正確，建議示波器配置1000:1高壓探頭（阻抗≥100MΩ，容抗≤25pF）。

2、PSD-02峰值斷電裝置測試操作步驟

（1）接入被測設備：將被測設備的插頭插入的測試輸出插座，如下圖虛線框所示。

（2）接入示波器：將示波器探頭接入的測量端子（借助測量引線），如下圖虛線框所示。

（3）頻率選擇：根據被測設備的供電頻率50Hz或60Hz，通過撥動開關選擇的斷電頻率為50Hz或60Hz，如下圖虛線框所示。

（4）接通電源；將的插頭接入供電電源，此時被測設備電源接通，按照被測設備標準要求設置工作狀態，可通過示波器監測被測設備的供電情況。

（5）斷電時刻選擇：分別撥動選擇開關到“波峰”或“波谷”位置來選擇峰值斷電時刻是“正峰值”或“負峰值”，如下圖虛線框所示。選擇開關

（6）斷電操作：當被測設備處于正常供電狀態下時，通過按動“啟動”按鍵來觸發峰值時刻斷電，同時通過示波器來捕捉斷電后的放電電壓。

（7）復位操作：進行第6步操作后，在進行下一次測試前，通過按動“復位”按鍵來復位本裝置（注意：請按住復位鍵3s以上再釋放），此時被測設備又處于接通電源狀態，可通過示波器監測被測設備的供電情況，如果未復位，請重復按復位鍵并保持3s以上；復位后可重復上述第5、6步的操作。

（8）測試結束：將的插頭從供電電源拔出，測試輸出端子斷電，然后將被測設備插頭從的測試輸出插座中拔出，將示波器測試探頭取下。

3、電壓峰值斷電裝置測試整體連接圖（舉例）

PSD-02峰值斷電裝置注意事項

1、電壓峰值斷電裝置的測試輸出插座、測量端子及其引線在測試過程中可能帶電，請勿觸碰其金屬部分，應在測試連接完成后再接通電源；

2、應嚴格按照本裝置的標稱值使用，以免造成裝置損壞或誤動作；

3、不要在高溫、潮濕、多塵的環境中使用和存放，運輸時避免劇烈震動或磕碰；

4、本裝置電壓峰值斷電裝置自出售之日起保修12個月。
